Montáž a nastavení rozdělovače H.P.W.® krok za krokem

Praktický návod od umístění skříně přes připojení potrubí PEX-AL-PEX 16 × 2, plnění a tlakovou zkoušku až po hydraulické vyvážení průtokoměry 0–5 l/min a regulaci teploty v místnostech.

updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.

handymanRychlomontáž na držákylinkSvěrná šroubení 16 × 2 EKcompressZkušební tlak max. 10 barůspeedVyvážení 0–5 l/min
menu_bookNávod

Pro koho je návod a co budete potřebovat

Tento návod jsme připravili pro majitele domů, kteří si podlahové topení montují svépomocí nebo chtějí rozumět práci montážní firmy, i pro instalatéry, kteří s rozdělovači H.P.W.® pracují poprvé. Postup platí pro všechny velikosti od 2 do 12 okruhů – liší se jen délkou, výbava i způsob montáže jsou stejné.

Rozdělovač se dodává s uzavíracími ventily, regulačním šroubením s průtokoměry, automatickým odvzdušňovacím a vypouštěcím ventilem. Před montáží si připravte také svěrná šroubení na potrubí (dva kusy na každý okruh), kulové kohouty 1" s teploměrem (červený na přívod, modrý na zpátečku) a skříň odpovídající velikosti. Výběr skříně podle počtu okruhů najdete na stránce Skříně pro rozdělovače.

Nářadí a pomůcky

  • řezák na plastohliníkové potrubí (nůžkový nebo kotoučový), případně kalibrátor na zarovnání a sražení hrany trubky,
  • otevřené nebo stavitelné klíče odpovídající velikosti, ideálně momentový klíč,
  • vrtačka, hmoždinky a šrouby na upevnění skříně a držáků, vodováha,
  • tlaková zkušební pumpa s manometrem,
  • plnicí a vypouštěcí hadice, kbelík, hadr,
  • fix nebo štítky na označení okruhů.
Montáž rozdělovače a příslušenství zvládne zručný kutil. Zapojení do funkční otopné soustavy, nastavení zdroje tepla a elektrické zapojení čerpadla či termostatů doporučujeme nechat provést nebo alespoň zkontrolovat odborníkem.
format_list_numberedPostup ve zkratce

Montáž rozdělovače v 9 krocích

1. Umístění

Zvolte místo co nejblíže ke středu vytápěné plochy podlaží, se snadným přístupem a s dostatkem prostoru pro skříň.

2. Skříň a držáky

Osaďte skříň (do zdi nebo na zeď), nastavte její výšku a hloubku podle podlahy a zavěste rozdělovač na držáky.

3. Kulové kohouty

Našroubujte kulové kohouty 1" – červený na přívod (horní lišta), modrý na zpátečku (dolní lišta).

4. Přívod a zpátečka

Připojte potrubí od zdroje tepla nebo ze směšovací sestavy. Při vyšší teplotě zdroje nezapomeňte na směšování a bezpečnostní termostat.

5. Okruhy

Potrubí každého okruhu připojte svěrným šroubením EK – začátek smyčky na přívod, konec na zpátečku pod stejným číslem okruhu.

6. Plnění a proplach

Naplňte soustavu a proplachujte okruh po okruhu, dokud z vypouštěcí hadice nevytéká voda bez bublin.

7. Tlaková zkouška

Natlakujte soustavu podle projektu, nikdy nad max. zkušební tlak rozdělovače 10 barů, a zkontrolujte těsnost všech spojů.

8. Hydraulické vyvážení

Průtokoměry nastavte průtok každého okruhu podle jeho délky a potřeby tepla, potom nastavení uzamkněte.

9. Regulace

Osaďte termostatické hlavice nebo servopohony na zpátečku, nastavte čerpadlo a zapište hodnoty do protokolu.

placeKrok 1 a 2

Umístění rozdělovače a montáž skříně

Umístění rozdělovače ovlivní celý návrh podlahového topení. Čím blíže bude ke středu vytápěné plochy, tím kratší budou přívodní úseky k jednotlivým místnostem. Přívody vedou obvykle přes chodbu a hustý svazek potrubí ji dokáže zbytečně přetápět – i proto je středová poloha výhodnější než umístění v rohu domu. U patrových domů se obvykle navrhuje samostatný rozdělovač pro každé podlaží.

Na co myslet při výběru místa

  • Přístup – k rozdělovači se budete vracet při vyvažování, odvzdušňování i při výměně servopohonů. Nezastavějte ho nábytkem ani obkladem bez dvířek.
  • Výška – rozdělovač osaďte tak, aby potrubí mohlo z lišty plynulým obloukem vstoupit do podlahy a abyste měli pod dolní lištou dost místa na šroubení a klíč.
  • Zeď – podomítková skříň potřebuje dostatečně silnou zeď, u tenkých příček nebo při rekonstrukci je praktičtější nadomítková skříň.
  • Elektřina – pokud plánujete servopohony a prostorové termostaty, počítejte se zásuvkou nebo přívodem pro svorkovnici v blízkosti skříně.

Skříň a zavěšení rozdělovače

Skříně pro rozdělovače se zapouštějí do zdi (podomítkové) nebo upevňují na zeď (nadomítkové). U každého typu lze nastavit výšku a hloubku podle podlahy – podomítkové skříně H.P.W. mají výšku nastavitelnou v rozsahu přibližně 575–665 mm a hloubku 110–175 mm (u některých typů 120–186 mm). Skříň osaďte do vodováhy a spodní okraj zarovnejte s plánovanou výškou hotové podlahy.

Rozdělovač H.P.W. je osazený na hliníkovém držáku. Díky technologii rychlomontáže ho do skříně jednoduše zavěsíte na držáky a přitáhnete šrouby. Konstrukce nové generace rozdělovačů byla optimalizována právě tak, aby montáž do skříně byla pro topenáře co nejjednodušší. Před konečným dotažením zkontrolujte, že jsou lišty ve vodorovné poloze.

Ještě před koupí skříně si porovnejte její šířku s délkou rozdělovače s kulovými kohouty (230 mm u 2 okruhů až 735 mm u 12 okruhů) a nechte si rezervu na připojení potrubí a práci s klíčem. Doporučené kombinace jsou v tabulce na stránce Příslušenství.
plumbingKrok 3 a 4

Připojení přívodu a zpátečky

Rozdělovač H.P.W. má připojení vstupu a výstupu 1". Horní lišta s průtokoměry je přívod (teplá voda ze zdroje), dolní lišta s termostatickými ventily je zpátečka. Mezi rozdělovač a potrubí od zdroje doporučujeme vždy osadit dvojici kulových kohoutů – umožní odstavit celý rozdělovač jednou čtvrtotáčkou, například při výměně servopohonu nebo při opravě, bez vypouštění celé soustavy.

Kulové kohouty – přímé, nebo rohové

Kulové kohouty H.P.W. se na konec rozdělovače našroubují pomocí pološroubení 1". Mají vestavěný teploměr 0–80 °C, takže teplotu přívodu i zpátečky vidíte přímo u rozdělovače. Barevný motýlek usnadňuje orientaci: červený patří na přívod, modrý na zpátečku.

  • Přímý kohout (ROZDZ.ZAW.CZ / ROZDZ.ZAW.N) – potrubí od zdroje pokračuje v ose rozdělovače, vhodný, když přívod přichází z boku.
  • Rohový kohout (ROZDZ.ZAW.K.CZ / ROZDZ.ZAW.K.N) – otočí připojení o 90°, praktický, když potrubí přichází zespodu (z podlahy) nebo shora a ve skříni není místo na oblouk.

Závitové spoje bez plochého těsnění utěsněte standardním způsobem – teflonovou páskou nebo konopím s těsnicí pastou. U spojů s plochým těsněním těsnění nevynechávejte a dbejte, aby bylo čisté a správně usazené.

Teplota přívodní vody

Podlahové topení pracuje s nízkou teplotou vody. Pokud zdroj tepla dodává vodu s teplotou vhodnou pro radiátory (například kotel na tuhá paliva nebo starší soustava s radiátory), nesmíte ho na rozdělovač podlahového topení napojit přímo. Mezi zdroj a rozdělovač patří směšování (směšovací ventil s čerpadlem) a bezpečnostní příložný termostat, který při překročení nastavené teploty vypne čerpadlo podlahového okruhu. Max. přípustná provozní teplota rozdělovače je sice +80 °C, rozhodující je však potěr a podlahová krytina – podrobnosti najdete v části o směšování a bezpečnostním termostatu níže.

Nízkoteplotní zdroje, jako tepelné čerpadlo nebo kondenzační kotel s ekvitermní regulací, se k podlahovému topení připojují často přímo – teplotu vody pak řídí regulace zdroje. I zde se však vyplatí bezpečnostní termostat jako ochrana pro případ chybného nastavení.

linkKrok 5

Potrubí a svěrná šroubení pro připojení okruhů

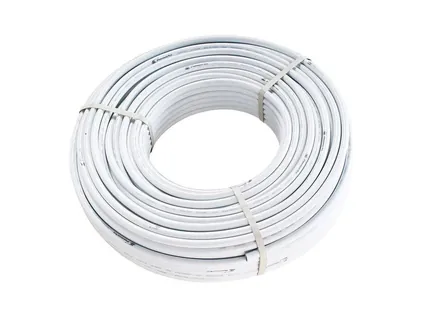

Pro rozdělovače H.P.W. doporučujeme vícevrstvé potrubí PEX-AL-PEX 16 × 2 a svěrná šroubení s připojením EK (eurokonus). Na každý okruh potřebujete dvě šroubení.

buildKrok 5

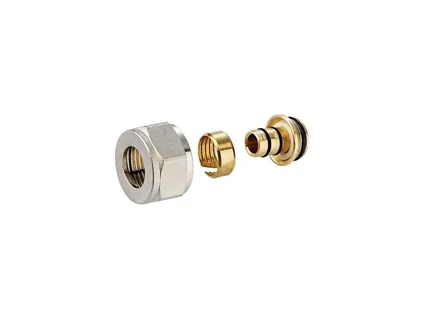

Jak správně připojit PEX-AL-PEX 16 × 2 svěrným šroubením EK

Vývody okruhů na rozdělovači H.P.W. mají připojení EK (eurokonus). Svěrné šroubení se skládá z matice, svěrného kroužku a vsuvky s O-kroužkem z EPDM. Při dotažení matice se vnitřní kroužek sevře a pevně uchopí potrubí. Spoj je rozebíratelný – při demontáži stačí šroubení odšroubovat a potrubí vytáhnout.

Postup montáže šroubení

  1. Uřízněte potrubí kolmo řezákem na plastohliníkové trubky. Nepoužívejte pilku – vytváří otřepy a deformuje průřez.
  2. Zarovnejte a srazte hranu kalibrátorem, aby byl průřez kulatý a hrana nepoškodila O-kroužek při nasouvání.
  3. Nasuňte matici a svěrný kroužek na potrubí ve správném pořadí a směru – matici závitem k vývodu rozdělovače.
  4. Zkontrolujte čistotu a O-kroužek – vše musí být čisté a těsnicí O-kroužek nesmí být poškozený.
  5. Nasuňte potrubí na vsuvku až na doraz. Je-li třeba, O-kroužek lehce navlhčete – výhradně mazivem na bázi silikonu. Pryžové části z EPDM se v žádném případě nesmějí mazat minerálními oleji.
  6. Našroubujte matici rukou na vývod EK a potom ji dotáhněte klíčem odpovídající velikosti. Utahovací moment pro šroubení ALPEX 16 × 2 ALU-EK (500684) je 25–35 Nm, pro šroubení RCS16 30–40 Nm.
  7. Označte okruh – na potrubí i na rozdělovač napište číslo okruhu a místnost.

Zásady, které se vyplatí dodržet

  • Začátek a konec téže smyčky patří na přívod a zpátečku pod stejným číslem okruhu. Záměna je jednou z nejčastějších chyb – okruh pak nejde správně regulovat.
  • Rozměr šroubení musí přesně odpovídat potrubí – šroubení 16 × 2 jen na potrubí 16 × 2 mm.
  • Potrubí PEX-AL-PEX si po ohnutí drží tvar díky hliníkové vrstvě a nepruží zpět. Oblouky pod rozdělovačem tvarujte plynule, bez zalomení, a potrubí nenapínejte – spoj nesmí být namáhán tahem.
  • Přívody v místech, kde nemají topit (například hustě vedle sebe na chodbě), je vhodné vést v ochranné trubce nebo s izolací, aby chodbu nepřetápěly.

Potrubí se k izolaci podlahy kotví fixačními příchytkami nebo sponkami do systémové desky s rastrem. Příslušenství pro pokládku najdete na stránce Potrubí, šroubení a systémová deska, další systémové desky na systemova-deska.cz.

waterKrok 6

Plnění, proplach a odvzdušnění

Vzduch je nejčastější příčinou, proč některý okruh podlahového topení nehřeje. Potrubí v podlaze je dlouhé a uložené vodorovně, takže vzduch z něj samovolně neunikne – je třeba ho z okruhů vytlačit proudem vody. Proto se podlahové topení neplní jen přes zdroj, ale proplachuje se okruh po okruhu.

Postup proplachu

  1. Zavřete kulové kohouty, aby voda při proplachu nešla do zdroje tepla.
  2. Na přívodní straně připojte plnicí hadici (z vodovodu nebo z plnicí pumpy), na straně zpátečky vypouštěcí hadici do kbelíku nebo odpadu – na vypouštěcí ventily rozdělovače, případně na plnicí a vypouštěcí ventily v přívodním potrubí.
  3. Uzavíracími ventily zavřete všechny okruhy kromě prvního.
  4. Pouštějte vodu, dokud z vypouštěcí hadice nevytéká souvislý proud bez bublin. U dlouhého okruhu to trvá déle – objem vody v potrubí 16 × 2 je 0,113 l na metr, okruh se 100 m potrubí tedy obsahuje přibližně 11,3 litru vody.
  5. Zavřete první okruh, otevřete druhý a postup opakujte, dokud nepropláchnete všechny okruhy.
  6. Nakonec otevřete všechny okruhy i kulové kohouty, doplňte soustavu na provozní tlak a nechte pracovat automatický odvzdušňovací ventil.

Automatický odvzdušňovací ventil na rozdělovači H.P.W. pak průběžně odvádí vzduch, který se v prvních dnech a týdnech provozu uvolňuje z vody při ohřevu. Po několika dnech topení zkontrolujte tlak v soustavě a podle potřeby vodu doplňte. Máte-li sestavu s ručním odvzdušňovacím ventilem, odvzdušněte ji ručně – nejlépe při zastaveném čerpadle, kdy se vzduch nashromáždí v horní části lišty.

Rozdělovače H.P.W. pracují s topnou vodou, chladicí vodou a s vodními směsmi se standardní antikorozní nemrznoucí přísadou. Pokud používáte přísadu do topné vody, řiďte se pokyny jejího výrobce a údaji výrobce zdroje tepla.
compressKrok 7

Tlaková zkouška před litím potěru

Tlaková zkouška je poslední příležitost najít netěsnost dřív, než potrubí zmizí pod potěrem. Provádí se po naplnění a odvzdušnění, vždy před litím potěru. Výši zkušebního tlaku a délku zkoušky určuje projekt nebo montážní firma – pro rozdělovač H.P.W. však platí pevná horní hranice: max. zkušební tlak je 10 barů. Max. přípustný provozní tlak rozdělovače je 6 barů.

Postup

  1. Zkontrolujte, že jsou všechna šroubení dotažená, okruhy otevřené a soustava odvzdušněná.
  2. Jsou-li osazené kulové kohouty, zdroj tepla a další zařízení s nižším povoleným tlakem odstavte zavřením kulových kohoutů, aby nebyla zatížena zkušebním tlakem.
  3. Připojte tlakovou pumpu s manometrem a postupně zvyšujte tlak na hodnotu určenou projektem – nikdy ne nad 10 barů.
  4. Během zkoušky zkontrolujte zrakem i hmatem každý spoj – šroubení na rozdělovači, kulové kohouty, případné spojky v přívodech.
  5. Sledujte manometr. Malý pokles tlaku na začátku je u plastových trubek běžný (potrubí se mírně roztáhne, mění se teplota vody), dlouhodobě klesající tlak bez zjevné příčiny je však signálem netěsnosti.
  6. Výsledek zapište do protokolu: datum, zkušební tlak, doba zkoušky, tlak na konci a podpis.

Doporučuje se nechat potrubí během lití potěru pod tlakem. Případné poškození trubky při pochůzce nebo při práci s potěrem se tak projeví okamžitě poklesem tlaku a lze ho opravit ještě před vytvrdnutím.

První náběhové topení

Po zalití se potěr nesmí hned přehřát. S prvním topením začněte až po uplynutí doby, kterou předepisuje výrobce potěru, a teplotu vody zvyšujte postupně. Přesný náběhový režim (počáteční teplota, tempo zvyšování, doba výdrže) určuje výrobce potěru a podlahové krytiny.

speedKrok 8

Hydraulické vyvážení průtokoměry 0–5 l/min

Okruhy v domě mají různou délku i různou potřebu tepla. Voda si vždy hledá cestu nejmenšího odporu, takže bez vyvážení by krátké okruhy dostávaly příliš mnoho vody a dlouhé příliš málo. Výsledkem jsou přehřátá a studená místa, zbytečně vysoká teplota vody a vyšší spotřeba energie. Průtokoměry na rozdělovači H.P.W. měří v rozsahu 0–5 l/min s přesností ±10 %, mají dvojí regulaci a nastavení lze uzamknout.

Pokud máte projekt

Projekt podlahového topení obsahuje pro každý okruh požadovaný průtok v l/min (nebo v kg/h – 60 kg/h odpovídá přibližně 1 l/min). Tyto hodnoty jednoduše nastavíte na průtokoměrech. Je to nejpřesnější způsob, protože projektant zná tepelné ztráty každé místnosti.

Pokud projekt nemáte – výpočet z potřeby tepla

Potřebný průtok okruhu lze odhadnout ze vztahu:

Průtok [l/min] = Výkon okruhu [W] / (69,8 × ΔT [K])

kde ΔT je rozdíl teplot přívodu a zpátečky. U podlahového topení se běžně navrhuje 5 až 10 K. Příklad: okruh v obývacím pokoji má předat 900 W při ΔT = 5 K, průtok tedy bude 900 / (69,8 × 5) ≈ 2,6 l/min. Číslo 69,8 vychází z tepelné kapacity vody – jeden litr za minutu přenese 69,8 W na každý kelvin rozdílu teplot.

Pokud neznáte ani potřebu tepla – poměrová metoda podle délky

Jsou-li všechny okruhy položené s podobnou roztečí a místnosti mají podobné tepelné ztráty na m², lze použít jednoduchou poměrovou metodu. Výkon okruhu je zhruba úměrný ploše, kterou pokrývá, a tedy i délce potrubí. Nejdelšímu (nejnáročnějšímu) okruhu se určí průtok podle vzorce výše a ostatním okruhům se nastaví průtok v poměru jejich délky k nejdelšímu okruhu. Ilustrační příklad je v tabulce níže.

table_chartPříklad

Příklad vyvážení – délka okruhu a nastavení průtokoměru

Ilustrační výpočet poměrovou metodou pro rozdělovač se 6 okruhy. Nejdelšímu okruhu (95 m) určíme průtok 2,5 l/min, ostatní okruhy nastavíme v poměru jejich délky.

OkruhMístnostDélka okruhu včetně přívoduPoměr k nejdelšímuNastavení průtokoměru
1Obývák – okruh A95 m1,002,5 l/min (plně otevřený)
2Obývák – okruh B90 m0,952,4 l/min
3Ložnice80 m0,842,1 l/min
4Dětský pokoj70 m0,741,8 l/min
5Koupelna50 m0,531,3 l/min
6Chodba40 m0,421,1 l/min
Celkem425 m11,2 l/min (≈ 0,67 m³/h)

Hodnoty jsou jen ilustrační – slouží k pochopení metody, ne jako nastavení pro konkrétní dům. Koupelny mívají vyšší potřebu tepla na m² (vyšší požadovaná teplota); pokud je koupelna položená hustěji (rozteč 10 cm), má na m² více potrubí a metoda to zčásti zohlední. Po několika dnech provozu nastavení dolaďte podle skutečných teplot v místnostech.

tuneKrok 8 podrobně

Hydraulické vyvážení krok za krokem

1. Vše otevřené

Otevřete kulové kohouty a všechny okruhy. Termostatické hlavice nebo servopohony zatím nechte v plně otevřené poloze, případně je dočasně sundejte.

2. Odvzdušněná soustava

Vyvažování má smysl jen v odvzdušněné soustavě. Vzduch v okruhu zkresluje údaj průtokoměru i výsledné teploty.

3. Čerpadlo na střední rychlost

Spusťte čerpadlo, u třírychlostního čerpadla začněte na středním stupni. Zdroj tepla nechte běžet v běžném režimu.

4. Nejdelší okruh otevřený

Okruh s největší potřebou průtoku nechte plně otevřený – ten určuje, zda čerpadlo stačí. Pokud ani plně otevřený nedosáhne požadovaného průtoku, zvyšte rychlost čerpadla.

5. Ostatní okruhy přiškrťte

Postupujte od nejkratšího okruhu. Otáčením průtokoměru nastavte vypočtený průtok a hodnotu odečtěte na stupnici.

6. Druhé kolo kontroly

Změna na jednom okruhu ovlivní tlakové poměry v ostatních. Projděte všechny okruhy ještě jednou a hodnoty opravte – obvykle stačí dvě až tři kola.

7. Čerpadlo co nejníže

Pokud všechny okruhy dosahují požadovaného průtoku s rezervou, zkuste snížit rychlost čerpadla. Ušetříte elektřinu a omezíte hluk proudění.

8. Uzamčení a protokol

Nastavení průtokoměrů uzamkněte a hodnoty zapište do protokolu nebo na štítek na dvířka skříně. Při pozdější kontrole tak hned víte, jak má soustava pracovat.

9. Doladění po provozu

Po několika dnech topení porovnejte teploty v místnostech. Chladnější místnosti mírně přidejte průtok, přetápěné uberte.

thermostatKrok 9

Termostatické hlavice a servopohony na zpátečce

Na dolní liště rozdělovače H.P.W. jsou integrované termostatické ventily – na každém okruhu jeden. Termostatické hlavice nebo servopohony se osazují přímo na ně. Zatímco průtokoměr určuje, kolik vody okruhem maximálně proteče, termostatický ventil na zpátečce okruh podle potřeby zavírá a otevírá – a tím řídí teplotu v místnosti.

Tři úrovně regulace

  • Bez regulace místností – okruhy jsou jen vyvážené průtokoměry a teplotu řídí zdroj tepla (například ekvitermně). Nejjednodušší, ale bez možnosti mít v každém pokoji jinou teplotu.
  • Termostatická hlavice na ventilu – levné a bezúdržbové řešení. Hlavice snímá teplotu u rozdělovače, ne v místnosti, proto jde spíše o omezení teploty vody v okruhu než o skutečnou prostorovou regulaci.
  • Servopohony a prostorové termostaty – servopohon na ventilu ovládá prostorový termostat v příslušné místnosti. Okruh se zavře, když je v pokoji dosažena požadovaná teplota, a otevře, když teplota klesne. To je nejpohodlnější a nejúspornější řešení.

Na co myslet u servopohonů

  • Připojení – ověřte si, že hlavice nebo servopohon odpovídá připojení ventilů na rozdělovači. Pokud si nejste jisti, kontaktujte nás před koupí.
  • Bez proudu zavřený, nebo otevřený – servopohony se vyrábějí v obou provedeních. Zvolte typ, který odpovídá vaší regulaci.
  • Čerpadlo při zavřených okruzích – pokud se zavřou všechny okruhy najednou, čerpadlo by pracovalo proti zavřeným ventilům. Řešením je vypínání čerpadla regulací (když žádný termostat nepožaduje teplo), případně ponechání jednoho okruhu bez servopohonu, například v koupelně.
  • Zónování s rozumem – podlahové topení reaguje pomalu. Časté velké změny teploty v místnostech jsou méně výhodné než stabilní teplota s mírným útlumem.
device_thermostatTeplota vody

Směšování, bezpečnostní termostat a oběhové čerpadlo

Podlahové topení potřebuje nízkou teplotu vody. Pokud stejný zdroj tepla zásobuje i radiátory nebo zásobník teplé vody, nebo jde-li o kotel na tuhá paliva, připravuje se voda pro podlahové topení ve směšovacím okruhu: směšovací ventil přimíchá k teplé vodě ze zdroje chladnější vodu ze zpátečky a samostatné oběhové čerpadlo ji dopraví do rozdělovače.

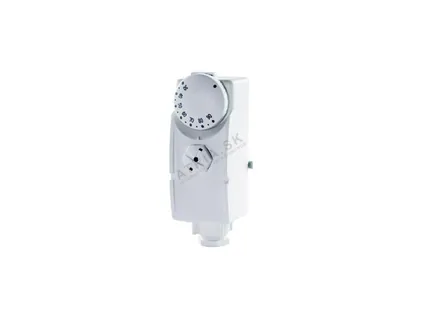

Bezpečnostní příložný termostat AVANSA TH 2A

Příložný termostat AVANSA TH 2A (312034) se pružinou připevní přímo na potrubí nebo na rozdělovač. Bimetal v něm při dosažení nastavené teploty přepne kontakt – zapojený jako vypínací přeruší fázi čerpadla podlahového okruhu, když je přívodní voda příliš teplá. Teplotní rozsah je 20–90 °C, teplotní diference 8–3 °C, napětí 230 V a krytí IP 20; montuje se na trubky do průměru 2". Teplotu vypnutí nastavte podle projektu a doporučení výrobce potěru a podlahové krytiny – u běžných mokrých systémů se bezpečnostní hranice volí výrazně pod max. přípustnou provozní teplotou rozdělovače (+80 °C). Elektrické zapojení svěřte elektrikáři.

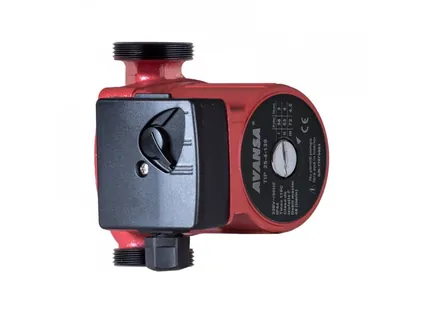

Oběhová čerpadla AVANSA 25/4/130 a 25/6/130

Pro směšovací okruh podlahového topení nebo pro oběh vody v soustavě jsou vhodná třírychlostní oběhová čerpadla AVANSA se stavební délkou 130 mm a připojovacím závitem 6/4". Rychlost se přepíná přepínačem na svorkovnici.

  • AVANSA 25/4/130 – dopravní výška 4 m, max. průtok 48 l/min, příkon 72/53/38 W. Pro menší soustavy s menším počtem kratších okruhů.

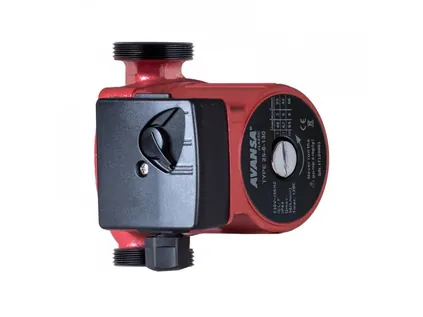

  • AVANSA 25/6/130 – dopravní výška 6 m, max. průtok 55 l/min, příkon 93/67/46 W. Pro větší soustavy a delší okruhy.

Dopravní výška čerpadla musí pokrýt tlakové ztráty okruhu – ty závisí na délce potrubí, počtu okruhů a odporu armatur. U běžného rodinného domu zpravidla postačí čerpadlo s dopravní výškou do 6 m. Při vyvažování nastavte nejnižší rychlost, při které i nejnáročnější okruh dosáhne požadovaného průtoku. Více o čerpadlech a termostatech AVANSA najdete na avansa.cz.

Radiátory ve stejné soustavě

Pokud rozdělovač H.P.W. napájí radiátory (rozdělovačový rozvod) nebo máte v domě kromě podlahového topení i radiátory, na radiátory s bočním připojením se hodí termoregulační sada AVANSA TH6 – termoregulační ventil DN15 v rohovém provedení 1/2" s kapalinovou hlavicí podle EN 215. Stupnice hlavice odpovídá teplotám od 6 °C (*) přes 20 °C (stupeň 3) po 28 °C (stupeň 5). Pro radiátory se spodním připojením je určena regulační sada HPW Set2, kterou najdete mezi příslušenstvím.

settings_input_componentRegulace

Regulace a čerpadla k rozdělovači

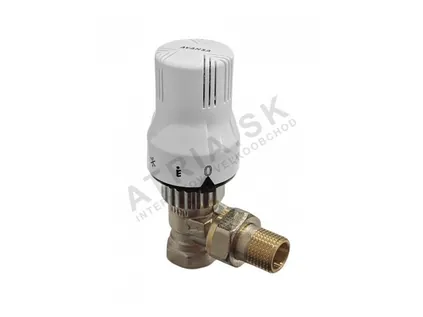

Bezpečnostní termostat, termoregulační sada pro radiátory a oběhová čerpadla pro směšovací okruh podlahového topení.

warningČasté chyby

Nejčastější chyby při montáži a nastavení rozdělovače

ChybaDůsledekJak jí předejít
Zaměněný začátek a konec okruhuOkruh nelze správně regulovat, termostatický ventil pracuje na nesprávné straněKonce potrubí označte už při pokládce a připojujte je pod stejným číslem okruhu
Okruhy nepropláchnuté jednotlivěVzduchové bubliny, bublání, okruh nehřejeProplachujte okruh po okruhu, dokud nevytéká voda bez bublin
Potrubí řezané pilkou, bez zarovnání hranyPoškozený O-kroužek, netěsnost šroubeníŘezák na plastohliníkové trubky a kalibrátor, kontrola O-kroužku
Těsnění EPDM mazané minerálním olejemPoškození těsnění a postupná netěsnostPoužívejte výhradně mazivo na bázi silikonu
Šroubení nedotažené nebo přetaženéNetěsnost nebo poškozený spojDodržte utahovací moment: 25–35 Nm (500684), 30–40 Nm (RCS16)
Tlaková zkouška nad 10 barůRiziko poškození rozdělovače a armaturZkušební tlak podle projektu, nikdy nad max. zkušební tlak 10 barů
Podlahové topení napojené přímo na vysokoteplotní zdrojPřehřátí potěru a podlahové krytinySměšovací okruh a bezpečnostní příložný termostat na přívodu
Okruhy hydraulicky nevyváženéPřetápěné krátké okruhy, studené dlouhé, vyšší teplota vodyNastavte průtokoměry podle projektu nebo poměrovou metodou
Příliš dlouhé okruhyNedostatečný průtok i při plně otevřeném průtokoměruOkruh navrhněte přibližně do 80–100 m včetně přívodu
Skříň bez rezervyNelze dotáhnout šroubení, kulové kohouty se nevejdouPorovnejte délku rozdělovače s kulovými kohouty se šířkou skříně
Potěr litý bez tlaku v potrubíPoškození trubky se zjistí až po vytvrdnutí potěruPotrubí nechte během lití potěru pod tlakem
event_repeatProvoz

Uvedení do provozu a pravidelná kontrola

Po hydraulickém vyvážení a první topné sezóně by měla soustava pracovat bez zásahů. Přesto se vyplatí jednou ročně, nejlépe na začátku topné sezóny, věnovat rozdělovači několik minut.

  • Tlak v soustavě – zkontrolujte manometr u zdroje tepla. Pokud tlak dlouhodobě klesá, hledejte netěsnost; pravidelné dopouštění vody přináší do soustavy kyslík a nečistoty.
  • Odvzdušnění – zkontrolujte, zda automatický odvzdušňovací ventil nekape a zda z okruhů není slyšet bublání.
  • Průtokoměry – porovnejte údaje s hodnotami v protokolu. Výrazně nižší průtok v jednom okruhu může znamenat vzduch nebo nečistoty.
  • Teploměry na kulových kohoutech – rozdíl teplot přívodu a zpátečky prozradí, jak soustava předává teplo. Velmi malý rozdíl při vysokém průtoku signalizuje zbytečně rychlé čerpadlo.
  • Servopohony – ověřte, že se okruhy při požadavku termostatu otevírají a po jeho skončení zavírají.
  • Spoje – pohledem zkontrolujte šroubení a kulové kohouty, zda nevykazují stopy vlhkosti.

Potřebujete-li některý okruh odstavit (například při výměně podlahové krytiny), zavřete ho na přívodu i zpátečce – ostatní místnosti topí dál. Při zásahu do celého rozdělovače zavřete kulové kohouty a soustavu nemusíte vypouštět.

Další návody k podlahovému topení, skladbě podlahy a volbě zdroje tepla najdete na topeni-podlahove.com. Přehled nerezových i mosazných rozdělovačů nabízí rozdelovace-topeni.cz. Zpět na přehled rozdělovačů H.P.W.

helpČasté dotazy

Dotazy k montáži a nastavení

Jakým momentem dotahovat svěrná šroubení?

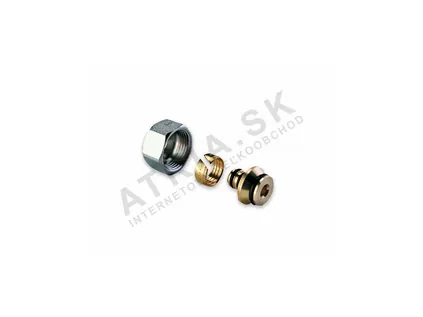

Svěrné šroubení ALPEX 16 × 2 ALU-EK (500684) se dotahuje momentem 25–35 Nm, šroubení RCS16 momentem 30–40 Nm. Matici nejprve našroubujte rukou a teprve potom ji dotáhněte klíčem odpovídající velikosti.
Mohu O-kroužek šroubení něčím namazat?
Jen mazivem na bázi silikonu. Pryžové části z EPDM se v žádném případě nesmějí mazat minerálními oleji – těsnění by se poškodilo.
Jakým tlakem provést tlakovou zkoušku?
Zkušební tlak a délku zkoušky určuje projekt nebo montážní firma. Pro rozdělovač H.P.W. platí, že max. zkušební tlak je 10 barů a max. přípustný provozní tlak 6 barů. Zařízení s nižším povoleným tlakem během zkoušky odstavte kulovými kohouty.
Jak nastavit průtokoměry, když nemám projekt?
Nejdelšímu okruhu určete průtok ze vztahu Průtok [l/min] = Výkon [W] / (69,8 × ΔT [K]) a ostatní okruhy nastavte v poměru jejich délky k nejdelšímu. Příklad najdete v tabulce výše na této stránce. Po několika dnech provozu nastavení dolaďte podle skutečných teplot.
Proč jeden okruh nehřeje?
Nejčastěji je v něm vzduch – propláchněte ho samostatně. Dále zkontrolujte, zda je otevřený průtokoměr i ventil na zpátečce, zda servopohon reaguje na termostat a zda nejsou zaměněné konce okruhu. Pokud okruh nedosáhne potřebného průtoku ani plně otevřený, může být příliš dlouhý nebo je čerpadlo nastavené na příliš nízkou rychlost.
Mohu podlahové topení napojit přímo na kotel?
Jen pokud zdroj dodává vodu s teplotou vhodnou pro podlahové topení (například tepelné čerpadlo nebo kondenzační kotel s ekvitermní regulací). U vysokoteplotního zdroje patří mezi kotel a rozdělovač směšovací okruh s čerpadlem a bezpečnostní příložný termostat.
Který kulový kohout patří na přívod a který na zpátečku?
Kohout s červeným motýlkem patří na přívod (horní lištu s průtokoměry), kohout s modrým motýlkem na zpátečku (dolní lištu s termostatickými ventily). Kohouty se vždy montují v páru.
Které čerpadlo zvolit pro směšovací okruh?
Pro menší soustavy s kratšími okruhy postačí AVANSA 25/4/130 (dopravní výška 4 m, max. 48 l/min), pro větší soustavy a delší okruhy AVANSA 25/6/130 (dopravní výška 6 m, max. 55 l/min). Obě mají tři rychlosti, nastavte nejnižší, při které všechny okruhy dosáhnou požadovaného průtoku.
Je třeba rozdělovač odvzdušňovat ručně?
Při prvním plnění je třeba okruhy proplachovat jednotlivě, aby se vzduch vytlačil z dlouhého potrubí v podlaze. V provozu pak vzduch průběžně odvádí automatický odvzdušňovací ventil. Máte-li sestavu s ručním odvzdušňovacím ventilem, odvzdušněte ji podle potřeby, nejlépe při zastaveném čerpadle.
Musí montáž provádět odborník?
Osazení skříně, rozdělovače a připojení okruhů zvládne zručný kutil. Zapojení do funkční otopné soustavy, nastavení zdroje tepla a elektrické zapojení čerpadla a termostatů doporučujeme svěřit odborníkovi nebo ho alespoň nechat zkontrolovat. S technickými dotazy vám poradíme na lince +421 917 133 664.
Kolik okruhů může mít jeden rozdělovač H.P.W.®?
Rozdělovače H.P.W.® se vyrábějí ve 2 až 12 okruzích – výbava i postup montáže jsou u všech velikostí stejné, liší se jen délkou. Délka bez kulových kohoutů je 145 mm u 2 okruhů a každý další okruh přidá 50 mm. U patrových domů se obvykle navrhuje samostatný rozdělovač pro každé podlaží. Velikosti najdete v přehledu mosazných rozdělovačů.
Jak dlouhý může být jeden okruh podlahového topení?
U potrubí PEX-AL-PEX 16 × 2 se orientačně počítá s okruhem přibližně do 90 m včetně přívodů k rozdělovači; delší okruh má vyšší tlakové ztráty a hůře se vyváží. Přesnou délku a počet okruhů určuje projekt. Orientační počet okruhů a spotřebu potrubí si vypočítáte na webu podlahového topení.
Kolik vody je v jednom okruhu podlahovky?
Potrubí PEX-AL-PEX 16 × 2 obsahuje 0,113 litru vody na metr, okruh se 100 m potrubí tedy přibližně 11,3 litru. Podle toho odhadnete i dobu proplachu – dlouhý okruh je třeba proplachovat déle, dokud z odtokové hadice nevychází voda bez bublin. Spotřebu potrubí podle rozteče najdete v tabulce na stránce Potrubí a šroubení.
Dá se rozdělovač H.P.W.® použít i k chlazení nebo s nemrznoucí směsí?
Ano. Rozdělovače H.P.W.® jsou určeny pro vytápěcí i chladicí systémy a pracují s vodou pro topení, vodou pro chlazení a s vodními směsmi se standardní antikorozní nemrznoucí přísadou. U přísad do vody se řiďte pokyny jejich výrobce a výrobce zdroje tepla.
Jak odstavit jen jeden okruh, například při výměně podlahy?
Zavřete okruh na přívodu (průtokoměr) i na zpátečce (termostatický ventil) – ostatní místnosti topí dál. Při zásahu do celého rozdělovače zavřete červený a modrý kulový kohout, soustavu přitom nemusíte vypouštět. Před opětovným otevřením si ověřte nastavení průtokoměru podle protokolu.
Kdy mohu po zalití potěru poprvé topit?
Až po uplynutí doby, kterou předepisuje výrobce potěru, a teplotu vody zvyšujte postupně. Přesný náběhový režim – počáteční teplotu, tempo zvyšování a dobu výdrže – určuje výrobce potěru a podlahové krytiny. Potěr se po zalití nesmí hned přehřát.

Vše pro montáž rozdělovače H.P.W.® na jednom místě

Rozdělovače, kulové kohouty, svěrná šroubení, potrubí PEX-AL-PEX, skříně i čerpadla a termostaty AVANSA najdete s aktuální cenou a dostupností na AVEA.CZ. S návrhem a montáží vám poradíme na technické lince +421 917 133 664.

smart_displayVideo

Videa k produktům

Krátká videa s ukázkou produktů, montáže a nastavení.

descriptionPDF

Návody a dokumenty ke stažení

Návody k obsluze, technické listy a prohlášení o shodě k produktům na této stránce (PDF).

Zverné šroubení - na vícevrstvé potrubí ALPEX - 16x2 ALU-EKpicture_as_pdfTechnický listpicture_as_pdfNávod na použitípicture_as_pdfProhlášení
Příložný termostat AVANSA TH 2Apicture_as_pdfNávod k obsluze (262 kB)
Avansa 25-4/130 - oběhové čerpadlo, připojovací závit 6/4"picture_as_pdfEU Declaration of Conformity
AVANSA 25-6/130 - oběhové čerpadlo, připojovací závit 6/4"picture_as_pdfEU Declaration of Conformity
support_agentATRIA

Máte dotaz? Napište nám

Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.

call+421 917 133 664 · mailinfo@atria.sk

Odesláním souhlasíte se zpracováním údajů za účelem odpovědi. Zpracování osobních údajů
